一，flowable相关配置
第一步：导入对应的jar：
<dependency>
<groupId>org.flowable</groupId>
<artifactId>flowable-spring-boot-starter</artifactId>
<version>6.7.2</version>
</dependency>springboot2.x版本对应flowable6.x，springboot3.x版本对应flowable7.x.
除了以上依赖，还需要导入数据库依赖，如果数据库依赖有就不用了:
<!-- mysql链接驱动 -->
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<scope>runtime</scope>
</dependency>
<!-- 数据库连接池 -->
<dependency>
<groupId>com.alibaba</groupId>
<artifactId>druid</artifactId>
<version>1.2.8</version>
</dependency>
<!-- mybatis整合springBoot-->
<dependency>
<groupId>org.mybatis.spring.boot</groupId>
<artifactId>mybatis-spring-boot-starter</artifactId>
<version>2.1.3</version>
</dependency>第二步：application.yml文件中新增flowable配置：
flowable:
async-executor-activate: true #关闭定时任务JOB
# 将databaseSchemaUpdate设置为true。当Flowable发现库与数据库表结构不一致时，会自动将数据库表结构升级至新版本。前提是数据库中只能有flowable-learn架构，架构中不能有表。
database-schema-update: true
logging:
level:
org:
flowable: debug因为flowable需要数据库来存储数据，所以还需要导入数据库的相关配置。
spring:
datasource:
driver-class-name: com.mysql.cj.jdbc.Driver
url: jdbc:mysql://127.0.0.1:3306/flowable?serverTimezone=GMT%2B8
username: root

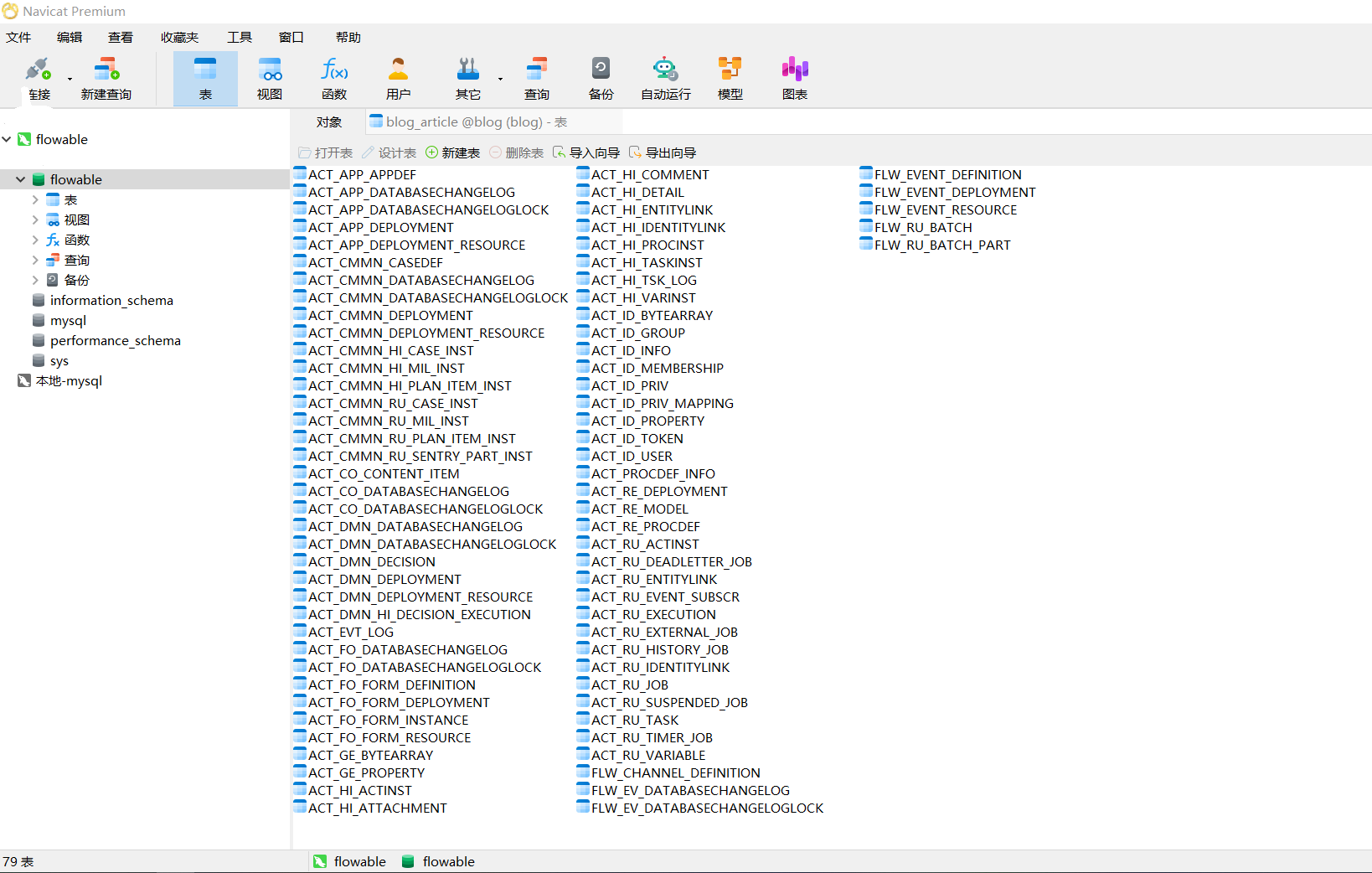

password: 123456验证是否整合成功，可以查看数据库表创建情况：
二，flowable相关表
项目启动成功后，可以在数据库中看到79张表,为了更好地理解 Flowable 的实现原理和细节，有必要先理清楚相关表结构及其作用，接下来，我来帮各位读者梳理一下生成的这79张表。第一次学习的同学可能乍一看这79张表会感到头疼，光是理清楚每张表和字段的作用就要花很长时间，其实有些表我们从来都不会用到，比如引擎自带的用户相关的表，在我们实际业务中，有我们自己的用户组关系和字段，所以在下面的表格中也不做罗列。
Flowable的所有数据库表都以ACT_开头，具体如下：
- ACT_RE：'RE’表示repository（存储）。这个前缀的表包含了流程定义和流程静态资源：图片，规则等等。
- ACT_RU：'RU’表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务等运行中的数据。Flowable只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。
- ACT_HI：'HI’表示history。这些表包含历史数据，比如历史流程实例，变量，任务等。
- ACT_ID：'ID’表示identity (组织机构)。这些表包含标识的信息，如用户，用户组等。
- ACT_GE：'GE’表示general。存储Flowable在各种不同场景下需要的通用数据。
最后提示：在实际业务中，建议将工作流单独部署一个服务和数据库，通过对外提供接口的方式调用服务，不然和业务耦合在一个服务中，多出那么79张表不利于问题排查和维护。
| 表 | 说明 |
|---|---|
| ACT_RE_DEPLOYMENT | 存储流程部署记录，每次服务重启会部署一次，这里会新增一条记录 |
| ACT_RE_MODEL | 存储模型信息，创建模型时，额外定义的一些模型相关信息，存在这张表，默认不保存 |
| ACT_RE_PROCDEF | 存储已部署的流程定义，记录流程的变更，流程每变更一次存一条记录，version_字段加1 |
| ACT_RU_EVENT_SUBSCR | 存储运行时事件，当流程定义使用事件（信号/消息/启动/中间/边界）时，引擎将对该表的引用存储在该表中 |
| ACT_RU_EXECUTION | 存储运行时流程执行实例和指向流程实例当前状态的指针 |
| ACT_RU_IDENTITYLINK | 存储运行时用户关系信息，即任务节点与参与者的相关信息 |
| ACT_RU_JOB | 存储运行时作业 |
| ACT_RU_TASK | 存储运行时任务 |
| ACT_RU_VARIABLE | 存储运行时变量，是与实例相关的变量 |
| ACT_HI_ACTINST | 存储历史的活动信息，记录流程流转过的所有节点 |
| ACT_HI_ATTACHMENT | 存储历史的流程的附件表 |
| ACT_HI_COMMENT | 存储历史的流程说明性信息 |
| ACT_HI_DETAIL | 存储历史的流程运行的细节信息，比如流程中产生的变量详细，包括控制流程流转的变量，业务表单中填写的流程需要用到的变量等 |
| ACT_HI_ENTITYLINK | 存储历史参与的人员 |
| ACT_HI_IDENTITYLINK | 存储任务参与者数据，主要存储历史节点参与者的信息，可能是 Group 也可能是 User |
| ACT_HI_PROCINST | 存储历史的流程实例，保存每一个历史流程，创建时就生成，一条流程实例对应一个记录 |
| ACT_HI_TASKINST | 存储历史的任务实例，记录每一个历史节点，一个 Task 对应一个记录 |
| ACT_HI_TSK_LOG | 存储历史的任务操作日志，每一次执行可能会带上数据，存在这里 |
| ACT_HI_VARINST | 存储历史的流程运行中的变量信息 |
