flowable 会签、转派、委派、加签

Ms.Zyh2022/4/29大约 6 分钟工作流进阶工作流

一、 会签

会签的意思是，在流程任务管理中，任务通常是由一个人或者多个人同时去处理的，这种任务叫做会签任务

1.1 会签类型

  • 按数量通过：达到一定数量的处理后，会签通过
  • 按比例通过：达到一定比例的处理后，会签通过
  • 一票否决：只有一个人不同意时，会签通过
  • 一票通过：只有一个同意时，会签通过
    Flowable实现会签是基于多实例任务的，将任务节点设置成多实例，流程执行到该任务节点会为会签人员的集合都生成一条代办任务。

1.2 会签方式

  • 并行会签（parallel）：流程执行到该任务节点，会在同一时间为会签集合中人员都生成一条代办任务。
  • 顺序会签(sequential)：流程执行到该任务节点，会按照会签集合的顺序生成，先为生成一条代办任务，这条任务完成后，接着继续按照会签集合的顺序，再生成一条代办任务。

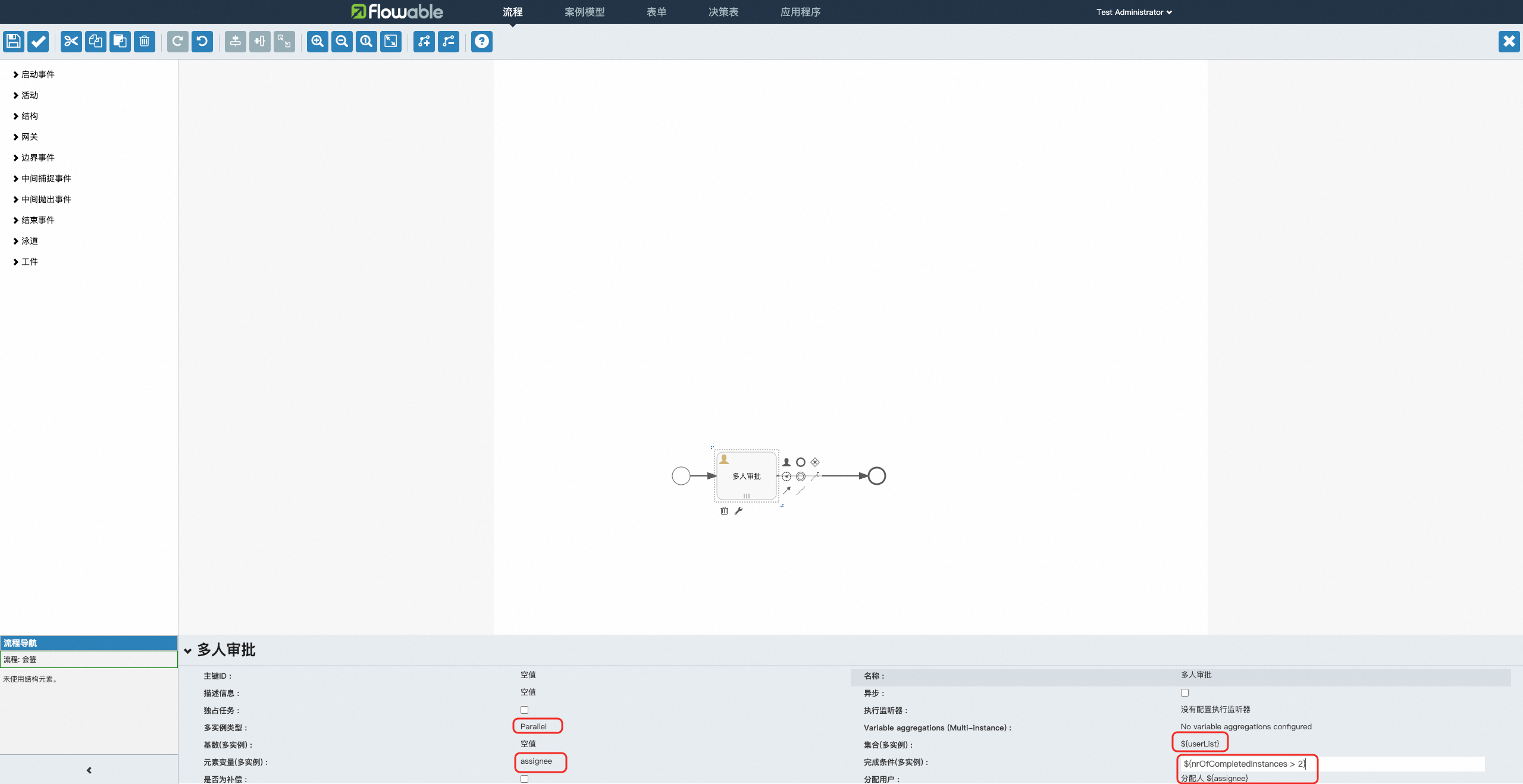

    Flowable配置方式如下图：
  • 多实例类型：parallel并行会签，sequential顺序会签。
  • 集合（多实例）：会签人员的集合变量，可以随意命名，通过设置流程变量的方式传递。
  • 基数（多实例）：直接流程执行到该任务节点，生成多少条代办任务。若与集合（多实例）配置项同时配置，集合（多实例）配置项优先级高于基数（多实例）
  • 元素变量（多实例）：循环集合多实例集合的变量名，可以随意命名，for (String assignee : userList) {}，注意没有使用${}。
  • 分配用户：分配用户的变量名称和元素变量的名称需要保持一致。
  • 完成条件（多实例）：flowable默认流程变量：nrOfInstances（会签中总共的实例数量）、nrOfCompletedInstances（已经完成的实例数量）、nrOfActiviteInstances（当前活动的实例数量，即还未完成的实例数量），所以该项可设置，例如：${nrOfInstances == nrOfCompletedInstances}表示所有人都需要完成任务会签才结束、${nrOfCompletedInstances == 1}表示一个人完成任务，会签结束，其它条件可以以此类推实现。
    案例的总结：
    ⁃ 任务未结束的时候，代办任务保存在act_ru_task表中，任务结束的时候，保存在act_hi_actinst表中。
    ⁃ 流程未结束的时候，流程变量保存在act_ru_variable表中，流程结束的时候，流程变量保存在act_hi_varinst表中。
    ⁃ 关于流程变量的存储，流程中使用到的变量比如案例中的studentId、teacherId、deanId、day、agree变量必须传递存储在工作流中的同时建议业务方自己也存储，流程中未使用的变量比如案例中的memo建议业务方自己存储。

二、转派

转派：假设代办任务在人员A这里，A觉得这个代办任务，人员C处理更合适，于是A将代办任务转派给了C全权负责，代办任务就和A没关系了。

2.1 发起转派

我们在测试转派能力之前，可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;

    @PostMapping("/forwardApproval")
    public String forwardApproval(@RequestParam("taskId") String taskId,@RequestParam("assigneeId") String assigneeId) {
        TaskService taskService = processEngine.getTaskService();
        taskService.setAssignee(taskId,assigneeId);
        return "success";
    }
}

测试访问/flowable/forwardApproval，完成转派操作，如图：
可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

2.2 完成转派

我们在测试转派能力之前，可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;

    @PostMapping("/forwardApproval")
    public String forwardApproval(@RequestParam("taskId") String taskId,@RequestParam("assigneeId") String assigneeId) {
        TaskService taskService = processEngine.getTaskService();
        taskService.setAssignee(taskId,assigneeId);
        return "success";
    }
}

测试访问/flowable/forwardApproval，完成转派操作，如图：
可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

三、委派

委派：假设代办任务在人员A这里，A觉得这个代办任务，需要人员C配合处理或者人员C先处理，于是A将代办任务委派给了C，C处理完后代办任务会继续回到人员A这里。

3.1 发起委派

我们在测试发起转派能力之前，可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;

    @PostMapping("/delegateApproval")
    public String delegateApproval(@RequestParam("taskId") String taskId,@RequestParam("delegateId") String delegateId) {
        TaskService taskService = processEngine.getTaskService();
        // 实现委派
        taskService.delegateTask(taskId,delegateId);
        return "success";
    }
}

测试访问/flowable/delegateApproval，完成转派操作，如图：
可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

3.2 完成委派

我们在测试完成委派能力之前，可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;

    @PostMapping("/completeDelegateApproval")
    public String completeDelegateApproval(@RequestParam("taskId") String taskId) {
        TaskService taskService = processEngine.getTaskService();
        // 实现委派
        taskService.resolveTask(taskId);
        return "success";
    }
}

测试访问/flowable/completeDelegateApproval，完成委派，如图：
可以先在act_ru_task表中查看代办任务：
如图
同时我们也可以在act_hi_actinst表中查询已完成的任务：
如图

四、加签（不推荐）

加签是一种动态调整审批流程的功能，允许在流程运行中，根据实际情况临时增加新的审批人。加签通常用于处理流程中未预见的特殊情况，比如某个节点需要额外审批或增加领导确认。

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;
    @PostMapping("/addSign")
    public String addSign(@RequestParam("taskId") String taskId,@RequestParam("assigneeId") String assigneeId) {
        TaskService taskService = processEngine.getTaskService();
        // 动态创建新任务（模拟加签）
        Task newTask = taskService.createTaskBuilder()
                .name("任务名称")
                .assignee(assigneeId)
                .parentTaskId(taskId)
                .create();
        taskService.saveTask(newTask);
        return "success";
    }

不推荐加签操作，现实的场景中使用的也非常少，因为它相当于动态的修改了流程，这是非常大的操作。

五、总结

操作类型实现方式
会签配置多实例任务
转派修改任务Assignee
委派通过delegateTask实现发起委派、通过resolveTask实现完成委派
加签通过创建新的定时任务实现

六、资源

approval.bpmn20.xml文件

部署流程：

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;

    @PostMapping("/deployProcess")
    public String deployProcess() {
        RepositoryService repositoryService = processEngine.getRepositoryService();
        //1,创建部署对象
        Deployment deployment = repositoryService.createDeployment()
                //2.添加流程定义文件
                .addClasspathResource("process/approval.bpmn20.xml")
                //3.设置流程名称
                .name("审批流程")
                //4.部署
                .deploy();
        //5.返回部署的流程id
        return deployment.getId();
    }
}

启动流程：

@PostMapping("/startProcessById")
public String startProcessById(@RequestParam("studentId") String studentId,@RequestParam("deploymentId") String deploymentId) {
    RuntimeService runtimeService = processEngine.getRuntimeService();
    Map<String,Object> variable = new HashMap<>();
    variable.put("startApprovalUserId","A");
    variable.put("endApprovalUserId","C");
    ProcessInstance processInstance = runtimeService.startProcessInstanceById(deploymentId,variable);
    return processInstance.getId();
}

查询代办任务：

@RestController
@RequestMapping("/flowable")
public class FlowableController {
    @Resource
    private ProcessEngine processEngine;

    @PostMapping("/findTask")
    public List<Task> findTask(@RequestParam("assigneeId") String assigneeId) {
        TaskService taskService = processEngine.getTaskService();
        return taskService.createTaskQuery()
                .taskAssignee(assigneeId)
                .list();
    }
}
